15. Αποσφαλμάτωση

Σύνοψη Αποσφαλμάτωση κώδικα, στατικά assertions, assertions χρόνου εκτέλεσης, αποσφαλμάτωση με printf(), το GDB, βασικές δυνατότητες και παραδείγματα χρήσης του GDB.

Προαπαιτούμενη γνώση Τύποι δεδομένων, είσοδος/έξοδος, δομές επιλογής και επανάληψης, συναρτήσεις, πίνακες, δείκτες, αλφαριθμητικά.

15.1 Εισαγωγή περί αποσφαλμάτωσης

Η αποσφαλμάτωση ενός προγράμματος είναι η διαδικασία κατά την οποία γίνεται προσπάθεια διόρθωσης κώδικα που επιδεικνύει συμπεριφορά διαφορετική από την επιθυμητή. Σε αυτό το κεφάλαιο θα παρουσιαστούν τρεις τρόποι με τους οποίους μπορεί να υποβοηθηθεί η αποσφαλμάτωση κώδικα, πρώτα με χρήση assertions, μετά με χρήση απλών εντολών εμφάνισης αποτελεσμάτων κατά την εκτέλεση του προγράμματος και τέλος με χρήση του λογισμικού GDB (1).

1. https://www.sourceware.org/gdb/

Με δεδομένο ότι η αποσφαλμάτωση είναι μια δύσκολη διαδικασία που δεν διδάσκεται τυπικά όπως άλλα αντικείμενα της επιστήμης υπολογιστών (π.χ. αλγόριθμοι, δομές δεδομένων, γλώσσες προγραμματισμού, βάσεις δεδομένων κ.λπ.) είναι σημαντικό να επισημανθεί ότι η χρήση και μόνο εργαλείων δεν οδηγεί στην απόκτηση ικανότητας αποτελεσματικής αποσφαλμάτωσης. Όπως αναφέρει και ο Devon H. O’Dell στο άρθρο του “The Debugging Mindset” ¹, οι προγραμματιστές θα πρέπει να συνηθίσουν να χρησιμοποιούν την αποσφαλμάτωση ως έναν τρόπο εξάσκησης στη δεξιότητα της επίλυσης προβλημάτων. Αυτό μπορεί να υποβοηθηθεί από εργαλεία όπως αυτά που θα περιγραφούν στη συνέχεια, αλλά πρέπει να υποστηριχθεί από επιμονή, συνέπεια στην προσπάθεια εμβάθυνσης σε δύσκολες έννοιες και ανάπτυξη της περιέργειας για τον τρόπο με τον οποίο λειτουργεί η εκάστοτε γλώσσα προγραμματισμού και ο υπολογιστής. Ενδιαφέρουσα και διασκεδαστική είναι και η προσέγγιση στην αποσφαλμάτωση που περιγράφει η Julian Evans στο “A Debugging Manifesto” ².

15.2 Assertions

Ένα assertion (διαβεβαίωση) είναι ένας μηχανισμός με τον οποίο ελέγχεται ότι μια συνθήκη ικανοποιείται σε ένα συγκεκριμένο σημείο του κώδικα. Γενικά πρόκειται για ελέγχους καταστάσεων που δεν θα έπρεπε να προκύπτουν και οι οποίες αν για κάποιον λόγο εμφανιστούν, ο κώδικας που ακολουθεί είναι πιθανό να παρουσιάσει μη ορθή συμπεριφορά. Για να χρησιμοποιηθούν assertions σε έναν κώδικα θα πρέπει να συμπεριληφθεί το αρχείο επικεφαλίδας assert.h. Υπάρχουν δύο ειδών assertions, τα στατικά τα οποία ελέγχονται κατά τη μεταγλώττιση με τη μακροεντολή static_assert() και τα assertions χρόνου εκτέλεσης που ελέγχονται με τη μακροεντολή assert().

15.2.1 Στατικά assertions

Η μακροεντολή static_assert() μπορεί να χρησιμοποιηθεί με τον ακόλουθο τρόπο:

static_assert(integer ‐constant ‐expression , string);

Η ακέραια έκφραση (integer‐constant‐expression) πρέπει να είναι σταθερή και αν λάβει τιμή που δεν είναι μηδέν, τότε προκύπτει σφάλμα μεταγλώττισης με διαγνωστικό μήνυμα το κείμενο της δεύτερης παραμέτρου. Τα στατικά assertions εισήχθησαν με την C11 και αφορούν ελέγχους που μπορούν να εντοπιστούν κατά τη μεταγλώττιση. Για τον λόγο αυτό η ακέραια έκφραση που ελέγχεται θα πρέπει να είναι σταθερή. Αξίζει να σημειωθεί ότι η μακροεντολή static_assert() καλεί τη _Static_assert() (το _Static_assert είναι keyword στη C11) με τις ίδιες παραμέτρους, οπότε το _Static_assert() μπορεί να χρησιμοποιηθεί εναλλακτικά στη θέση του static_assert().
Στον κώδικα 15.1 παρουσιάζεται ένα παράδειγμα στο οποίο ελέγχεται η ακέραια τιμή που λαμβάνει μια συμβολική σταθερά που ορίζεται σε ένα enum.

#include <assert.h>
#include <stdio.h>

enum {
  RED = 1, // change default value of RED (from 0 to 1)
  ORANGE,
  GREEN
};

int main(void) {
  static_assert(GREEN == 2, "I expect GREEN to be 2");
  return 0;
}

Λόγω του ότι υπάρχει ασυμφωνία στην ακέραια τιμή στην οποία αντιστοιχεί το στοιχείο GREEN (λαμβάνει την τιμή 3, ενώ το static_assert() υποθέτει ότι η τιμή του θα έπρεπε να είναι 2), ο μεταγλωττιστής θα εμφανίσει το ακόλουθο μήνυμα λάθους:

$ gcc ch15_p1.c
In file included from ch15_p1.c:1:
ch15_p1.c: In function 'main':
ch15_p1.c:10:3: error: static assertion failed: "I expect GREEN to be 2"
   10 | static_assert(GREEN == 2, "I expect GREEN to be 2");
      | ^~~~~~~~~~~~~

Ένα ακόμη παράδειγμα με στατικό assertion παρουσιάζεται στον κώδικα 15.2 που ελέγχει ότι το μέγεθος του τύπου int στο υπολογιστικό σύστημα όπου γίνεται η μεταγλώττιση είναι 4 bytes.

#include <assert.h>

int main(void) {
  static_assert(sizeof(int) == 4, "int should be 4 bytes");
  return 0;
}

Αν το μέγεθος τύπου int είναι όντως 4 bytes (όπως τυπικά συμβαίνει στα συστήματα αρχιτεκτονικής 64bits), τότε η μεταγλώττιση θα ολοκληρωθεί χωρίς την επιστροφή κάποιου μηνύματος όπως στη συνέχεια:

$ gcc ch15_p2.c

Αν όμως η μεταγλώττιση γίνει σε ένα σύστημα με αρχιτεκτονική 32bits, όπου τυπικά το μέγεθος των int είναι 2 bytes, θα εμφανιστεί το ακόλουθο (ή παρόμοιο) μήνυμα:

$ gcc ch15_p2.c
ch15_p2b.c:4:29: note: expression evaluates to '2 == 4'
  static_assert(sizeof(int) == 4, "int should be 4 bytes");

15.2.2 Assertions χρόνου εκτέλεσης

Τα assertions χρόνου εκτέλεσης γράφονται με τη χρήση της μακροεντολής assert() η οποία καλείται ως εξής:

assert(expression);

Αν η έκφραση expression είναι ίση με το μηδέν, τότε εμφανίζεται ένα μήνυμα με το όνομα του αρχείου πηγαίου κώδικα, τον αριθμό γραμμής εντολής και τη συνάρτηση μέσα στην οποία βρίσκεται το assertion και το πρόγραμμα τερματίζει. Το σκεπτικό είναι ότι με αυτόν τον τρόπο μπορούν να ελέγχονται τα ορίσματα που περνούν σε συναρτήσεις έτσι ώστε οι συναρτήσεις που καλούνται με μη έγκυρες τιμές να τερματίζουν την εκτέλεση του προγράμματος και ο προγραμματιστής να ενημερώνεται για το πρόβλημα.
Τα assertions χρόνου εκτέλεσης συνήθως χρησιμοποιούνται για βασικούς ελέγχους όπως η αποφυγή τιμών που δεν έχουν νόημα για τη συνέχεια της εκτέλεσης, όπως για παράδειγμα ο έλεγχος του εάν ένας δείκτης είναι NULL και πρόκειται να γίνει αποαναφορά του, το εάν μια μεταβλητή δεικτοδότησης σε στοιχείο πίνακα λαμβάνει τιμή εντός των ορίων μεγέθους του πίνακα (από 0 μέχρι Ν-1) πριν χρησιμοποιηθεί και άλλα. Στο παράδειγμα που ακολουθεί στον κώδικα 15.3, το assertion διασφαλίζει ότι η τιμή που εισάγεται ως αριθμός ημέρας του Ιανουαρίου θα είναι έγκυρη τιμή (δηλαδή από 1 έως και 31). Στον ίδιο κώδικα χρησιμοποιείται το «κόλπο» της προσθήκης με το && (λογικό τελεστή σύζευξης) ενός αλφαριθμητικού στην έκφραση που εξετάζεται. Το αλφαριθμητικό αυτό θα εμφανίζεται στο διαγνωστικό μήνυμα εφόσον ενεργοποιείται το assertion. Ο λόγος για τον οποίο συμβαίνει αυτό είναι διότι τα λεκτικά αποτιμώνται ως μη μηδενικά (true), οπότε η προσθήκη με το && όρων δεν έχει επίδραση στην τιμή της λογικής έκφρασης. Άρα, το αποτέλεσμα είναι ότι όταν εμφανιστεί το διαγνωστικό μήνυμα από το assert() θα εμφανιστεί και το αλφαριθμητικό που έχει προστεθεί στο τέλος της γραμμής 8 του κώδικα.

#include <assert.h>
#include <stdio.h>

int main(void) {
  int d;
  printf("Input a month day for January: ");
  scanf("%d", &d);
  assert((d >= 1 && d <= 31) && "month day should be from 1 to 31");
  printf("You entered day %d\n", d);
  return 0;
}

Το αποτέλεσμα της εκτέλεσης του παραπάνω κώδικα με είσοδο μια μη έγκυρη τιμή (π.χ. 32) είναι το ακόλουθο:

Input a month day for January: 32
Assertion failed: (d >= 1 && d <= 31) && "month day should be from 1 to 31", file
    ↪ ch15_p3.c, line 8

Ο έλεγχος των assertions χρόνου εκτέλεσης μπορεί να απενεργοποιηθεί με την ακόλουθη εντολή του προεπεξεργαστή:

#define NDEBUG

Συνεπώς, ο κώδικας μπορεί να περιέχει assertions χρόνου εκτέλεσης που θα είναι χρήσιμα κατά την ανάπτυξη και τη διόρθωσή του και την παραπάνω εντολή σε σχόλια, έτσι ώστε να μην είναι ενεργή. Πριν δημιουργηθεί το τελικό εκτελέσιμο, το οποίο θα χρησιμοποιηθεί από τον χρήστη του προγράμματος, μπορεί να ενεργοποιηθεί η παραπάνω εντολή, αφαιρώντας τους χαρακτήρες που την καθιστούσαν σχόλιο, έτσι ώστε το τελικό εκτελέσιμο να μην λαμβάνει υπόψη τα assertions χρόνου εκτέλεσης. Θα πρέπει να σημειωθεί ότι κάτι τέτοιο μπορεί να είναι επικίνδυνο καθώς μη έγκυρες είσοδοι, εξάντληση διαθέσιμης μνήμης, σφάλματα σε άνοιγμα αρχείων κ.λπ. ενδεχόμενα δεν θα εξετάζονται στο εκτελέσιμο που θα παραδοθεί στον χρήστη.

15.3 Αποσφαλμάτωση με printf()

O Brian Kernighan στο βιβλίο του “Unix for programmers” του 1979, αναφέρει ότι «ο πλέον αποδοτικός τρόπος αποσφαλμάτωσης είναι η προσεκτική σκέψη σε συνδυασμό με συνετά τοποθετημένες εντολές εκτύπωσης». Τα τελευταία χρόνια η τεχνική της αποσφαλμάτωσης με εντολές print ή log έχει γίνει γνωστή ως caveman debugging (αποσφαλμάτωση του ανθρώπου των σπηλαίων) και θεωρείται ως ένας χρήσιμος μεν αλλά απλοϊκός και σχετικά χονδροειδής τρόπος αποσφαλμάτωσης. Ωστόσο, η ευκολία χρήσης κλήσεων της printf(), που αποκαλύπτουν τιμές μεταβλητών και εκφράσεων σε κρίσιμα σημεία της εκτέλεσης του προγράμματος εξακολουθεί να είναι ένας αποτελεσματικός τρόπος εντοπισμού λαθών και κατανόησης του προγράμματος.
Οι ακόλουθες μακροεντολές μπορούν να βοηθήσουν στην εμφάνιση χρήσιμων μηνυμάτων: __FILE__, __LINE__, __func__. Η __FILE__ επιστρέφει το όνομα αρχείου στο οποίο βρίσκεται ο πηγαίος κώδικας, η __LINE__ τη γραμμή στην οποία εντοπίζεται η κλήση της printf() που την περιέχει και η __func__ τη συνάρτηση μέσα από την οποία καλείται η printf(). Ο κώδικας 15.4 παρουσιάζει ένα απλό παράδειγμα όπου καλείται μια συνάρτηση και εμφανίζονται πληροφορίες που επιστρέφουν οι μακροεντολές που αναφέρθηκαν.

#include <stdio.h>

void fun(int a) {
  printf("File:%s Function:%s Line:%d a=%d\n", __FILE__, __func__, __LINE__, a);
}

int main(void) {
  fun(42);
  return 0;
}

Κατά την εκτέλεση του προγράμματος θα εμφανιστεί η ακόλουθη έξοδος:

File:ch15_p4.c Function:fun Line:4 a=42

15.4 Αποσφαλμάτωση με debugger

Η χρήση ενός λογισμικού αποσφαλμάτωσης (debugger) μπορεί να βοηθήσει στη διόρθωση δύσκολων στον εντοπισμό σφαλμάτων. Επιτρέπει την εκτέλεση του κώδικα εντολή προς εντολή και την παρακολούθηση τόσο της κατάστασης της στοίβας χρόνου εκτέλεσης (δηλαδή, ποια συνάρτηση έχει κληθεί από ποια συνάρτηση), όσο και των τιμών των ενεργών μεταβλητών. Επιπλέον, ο debugger επιτρέπει τον ορισμό breakpoints (σημείων διακοπής εκτέλεσης) και watches (εκφράσεις παρακολούθησης). Τα breakpoints είναι σημεία στον κώδικα στα οποία επιθυμούμε να σταματήσει προσωρινά η εκτέλεση και είναι χρήσιμα έτσι ώστε να βρεθούμε γρήγορα στις εντολές του προγράμματος που παρουσιάζουν ενδιαφέρον. Θα πρέπει να σημειωθεί ότι υπάρχει η δυνατότητα ένα breakpoint να είναι υπό συνθήκη (conditional breakpoint). Αυτό σημαίνει ότι φθάνοντας η εκτέλεση σε ένα breakpoint υπό συνθήκη, θα σταματήσει προσωρινά η εκτέλεση του προγράμματος μόνο στη περίπτωση που η συνθήκη θα είναι αληθής. Από την άλλη μεριά, τα watches είναι εκφράσεις που είναι επιθυμητό να παρακολουθούνται κατά την εκτέλεση του προγράμματος. Αν μια έκφραση που παρακολουθείται αλλάξει, τότε η εκτέλεση του κώδικα θα κάνει παύση στην εντολή που προκαλεί αυτή την αλλαγή και θα εκτυπωθεί η παλιά και η νέα τιμή της έκφρασης.
Το λογισμικό αποσφαλμάτωσης που θα παρουσιαστεί στη συνέχεια είναι το GDB (GNU Debugger), το οποίο είναι ένα λογισμικό που λειτουργεί σε περιβάλλον γραμμής εντολών. Συνήθως συμπεριλαμβάνεται στην εγκατάσταση του μεταγλωττιστή της C και εγκαθίσταται μαζί με αυτόν. Για να μπορεί να γίνει χρήση του GDB και να εμφανίζονται τα ονόματα αναγνωριστικών (π.χ. ονόματα μεταβλητών, ονόματα συναρτήσεων) που χρησιμοποιούνται στον πηγαίο κώδικα, θα πρέπει η μεταγλώττιση να γίνει χρησιμοποιώντας τον διακόπτη ‐g (που σημαίνει συμπερίληψη συμβόλων αποσφαλμάτωσης). Εναλλακτικά, συχνά χρησιμοποιείται ο διακόπτης ‐g3 που σημαίνει ότι θα εμφανίζονται περισσότερες πληροφορίες αποσφαλμάτωσης, όπως για παράδειγμα είναι οι αναπτύξεις μακροεντολών (macro expansions). Υπάρχουν πολλές ακόμα επιλογές για τον συγκεκριμένο διακόπτη που μπορούν να διερευνηθούν για την περίπτωση του μεταγλωττιστή gcc στο https://gcc.gnu.org/onlinedocs/gcc/Debugging-Options.html
Οι βασικές εντολές του GDB είναι οι ακόλουθες:

1. start - Εκκίνηση της εκτέλεσης του προγράμματος.
2. run - Εκτέλεση του προγράμματος μέχρι να συναντήσει ένα breakpoint.
3. where - Εμφάνιση της στοίβας κλήσεων (call stack).
4. list - Εμφάνιση των γραμμών του πηγαίου κώδικα γύρω από το σημείο εκτέλεσης.
5. break <file:line#> - Ορισμός ενός breakpoint στη γραμμή #.
6. break <file:line#> if <expression> - Ορισμός ενός breakpoint υπό συνθήκη στη γραμμή #.
7. watch <expression> - Ορισμός ενός watch για μια έκφραση.
8. continue ή c - Συνέχεια εκτέλεσης μέχρι να συναντήσει ένα breakpoint.
9. step ή s - Μετάβαση στην επόμενη εντολή του κώδικα, είσοδος μέσα στη συνάρτηση αν η επόμενη εντολή είναι κλήση συνάρτησης (step into).
10. next ή n - Μετάβαση στην επόμενη εντολή του κώδικα, χωρίς την είσοδο μέσα σε συναρτήσεις (step over).
11. finish ή fin - Επιστροφή από την τρέχουσα συνάρτηση (step out).
12. info args - Εκτύπωση των ορισμάτων γραμμής εκτέλεσης.
13. info locals - Εκτύπωση των τοπικών μεταβλητών.
14. print <expression> ή p - Εκτύπωση της τιμής μιας έκφρασης.
15. quit - Έξοδος από το περιβάλλον του GDB.

Υπάρχουν διαθέσιμες πολλές πηγές στις οποίες περιγράφονται αναλυτικά οι δυνατότητες του GDB όπως είναι το “Debugging with GDB: the GNU Source-Level Debugger for GDB” ³ και το “Beej’s Quick Guide to GDB” ⁴.

15.4.1 Βασικές δυνατότητες του GDB

Για το πρώτο παράδειγμα με το GDB θα χρησιμοποιηθεί ένα πρόγραμμα που δέχεται κατά την εκτέλεσή του ορίσματα γραμμής εντολών, πραγματοποιεί κλήσεις συναρτήσεων, χρησιμοποιεί πίνακες, δομές και δείκτες. Ο στόχος στη συγκεκριμένη περίπτωση δεν είναι να εντοπιστεί ένα σφάλμα στον κώδικα, αλλά να παρουσιαστούν ορισμένες βασικές δυνατότητες του GDB. Το πρόγραμμα (κώδικας 15.5) δημιουργεί ένα πλήθος από σημεία του καρτεσιανού επιπέδου με τυχαίες συντεταγμένες. Το πλήθος καθορίζεται ως όρισμα γραμμής εντολών κατά την εκτέλεση του προγράμματος. Στη συνέχεια, υπολογίζει και εμφανίζει την Ευκλείδια απόσταση κάθε σημείου από την αρχή των αξόνων (σημείο 0,0).

#include <math.h>
#include <stdio.h>
#include <stdlib.h>

struct point {
  double x;
  double y;
};

double distance(struct point *p1, struct point *p2) {
  return sqrt(pow(p1->x - p2->x, 2) + pow(p1->y - p2->y, 2));
}

double randfrom(double min, double max) {
  return min + rand() / RAND_MAX * (max - min);
}

void fill_vector(struct point **points, int N) {
  srand(1234); // χρήση seed για επαναληψιμότητα αποτελεσμάτων
  for (int i = 0; i < N; i++) {
    points[i] = malloc(sizeof(struct point));
    points[i]->x = randfrom(-100, 100);
    points[i]->y = randfrom(-100, 100);
  }
}

int main(int argc, char *argv[]) {
  if (argc != 2) {
    printf("Usage: %s <number_of_points>\n", argv[0]);
    return -1;
  }
  struct point origin = {0.0, 0.0};
  const int N = atoi(argv[1]);
  struct point **points = malloc(
      N *
      sizeof(struct point)); // δέσμευση μνήμης για N δείκτες σε struct point
  fill_vector(points, N);
  for (int i = 0; i < N; i++) {
    double d = distance(points[i], &origin);
    printf("point%d=(%+06.2f,%+06.2f) distance from origin=%6.2f\n", i,
           points[i]->x, points[i]->y, d);
  }
  for (int i = 0; i < N; i++) {
    free(points[i]);
  }
  free(points);
  return 0;
}

Το πρόγραμμα μεταγλωττίζεται με την ακόλουθη εντολή έτσι ώστε να είναι έτοιμο να χρησιμοποιηθεί από το GDB (προσοχή στον διακόπτη ‐g):

gcc ‐g ch15_p5.c ‐o ch15_p5 ‐lm

Η ενεργοποίηση του GDB γίνεται ως εξής:

$ gdb ./ch15_p5
GNU gdb (Ubuntu 10.2‐0ubuntu1~20.04~1) 10.2
Copyright (C) 2021 Free Software Foundation , Inc.
License GPLv3+: GNU GPL version 3 or later <http://gnu.org/licenses/gpl.html>
This is free software: you are free to change and redistribute it.
There is NO WARRANTY , to the extent permitted by law.
Type "show copying" and "show warranty" for details.
This GDB was configured as "x86_64‐linux‐gnu".
Type "show configuration" for configuration details.
For bug reporting instructions , please see:
<https://www.gnu.org/software/gdb/bugs/>.
Find the GDB manual and other documentation resources online at:
    <http://www.gnu.org/software/gdb/documentation/>.

For help, type "help".
Type "apropos word" to search for commands related to "word"...
Reading symbols from ./ch15_p5...

Η εκτέλεση του προγράμματος με παράμετρο την τιμή 5 γίνεται με την εντολή start η οποία αυτόματα τοποθετεί ένα breakpoint στην αρχή της main(). Εναλλακτικά, η εντολή run θα εκτελούσε το πρόγραμμα μέχρι το τέλος του προγράμματος.

(gdb) start 5
Temporary breakpoint 1 at 0x1443: file ch15_p5.c, line 29.
Starting program: /.../src/ch15_p5 5

Temporary breakpoint 1, main (argc=2, argv=0x7fffffffd878) at ch15_p5.c:29
29      int main(int argc, char *argv[]) {

Η εντολή info args παρουσιάζει τις τιμές των ορισμάτων γραμμής εντολών (command line arguments) όπως έχουν εισαχθεί από τον χρήστη. Ειδικότερα, εμφανίζεται το πλήθος των ορισμάτων γραμμής εκτέλεσης (argc) και η διεύθυνση του πίνακα χαρακτήρων που περιέχει τα επιμέρους ορίσματα (argv). Για να φανούν τα περιεχόμενα του πίνακα argv μπορεί να χρησιμοποιηθεί η εντολή print σε συνδυασμό με το σύμβολο @ όπως στο παράδειγμα που ακολουθεί. Το *argv@2 σημαίνει ότι θέλουμε να δούμε τα περιεχόμενα του πίνακα argv από την αρχή και μέχρι πριν τη θέση 2.

(gdb) info args
argc = 2
argv = 0x7fffffffd878
(gdb) print *argv@2
$1 = {0x7fffffffdb03 "/../src/ch15_p5", 0x7fffffffdb2f "5"}

Η εντολή next εκτελεί τις εντολές της main(), τη μια μετά την άλλη. Φθάνοντας στη γραμμή 37 του κώδικα, μπορούμε να δούμε τις τρέχουσες τιμές των τοπικών μεταβλητών με την εντολή info locals. Στη συνέχεια μεταβαίνουμε μέσα στη συνάρτηση fill_vector() με την εντολή step.

(gdb) next
30        if (argc != 2) {
(gdb) next
34        const int N = atoi(argv[1]);
(gdb) next
35        struct point *points[N];
(gdb) next
36        struct point origin = {0.0, 0.0};
(gdb) next
37        fill_vector(points, N);
(gdb) info locals
N = 5
points = {0x7fffffffd870 , 0x0, 0x0, 0x7ffff7cbf5c4 <__GI_atoi+20>, 0x0}
origin = {x = 0, y = 0}
(gdb) step
fill_vector (points=0x7fffffffd6c0 , N=5) at ch15_p5.c:21
21        srand(1234); // use seed for getting reproducible results

Ακολουθεί η εκτέλεση των εντολών της fill_vector() με την εντολή next και μέχρι να συναντήσουμε την πρώτη κλήση της συνάρτησης randfrom(), οπότε και δίνεται ξανά η εντολή step για τη μετάβαση εντός της randfrom(). Η εντολή where δείχνει τη στοίβα χρόνου εκτέλεσης στην κορυφή της οποίας βρίσκεται η συνάρτηση randfrom(), κάτω από αυτή η fill_vector() και κάτω από αυτή η main(). Με την εντολή fin πραγματοποιείται εκτέλεση των υπόλοιπων εντολών της τρέχουσας ενεργής συνάρτησης, δηλαδή της randfrom(), ενώ αν δοθεί και δεύτερη φορά η εντολή fin, ολοκληρώνεται και η εκτέλεση της συνάρτησης fill_vector().

(gdb) next
22          for (int i = 0; i < N; i++) {
(gdb) next
23          points[i] = malloc(sizeof(struct point));
(gdb) next
24          points[i]‐>x = randfrom(‐100, 100);
(gdb) step
randfrom (min=‐100, max=100) at ch15_p5.c:15
15          double range = (max ‐ min);
(gdb) where
#0 randfrom (min=‐100, max=100) at ch15_p5.c:15
#1 0x00005555555553c4 in fill_vector (points=0x7fffffffd6c0 , N=5) at ch15_p5.c:24
#2 0x000055555555557f in main (argc=2, argv=0x7fffffffd878) at ch15_p5.c:37
(gdb) fin
Run till exit from #0 randfrom (min=‐100, max=100) at ch15_p5.c:15
0x00005555555553c4 in fill_vector (points=0x7fffffffd6c0 , N=5) at ch15_p5.c:24
24          points[i]‐>x = randfrom(‐100, 100);
Value returned is $2 = ‐55.376385317824955
(gdb) fin
Run till exit from #0 0x00005555555553c4 in fill_vector (points=0x7fffffffd6c0 , N=5)
    ↪ at ch15_p5.c:24
main (argc=2, argv=0x7fffffffd878) at ch15_p5.c:38
38          for (int i = 0; i < N; i++) {

Μπορούμε να δούμε τις τιμές των μεταβλητών με τη χρήση της print όπως στη συνέχεια. Συνεχίζουμε την εκτέλεση του κώδικα με την εντολή next και «μπαίνουμε» με την εντολή step μέσα στη συνάρτηση distance(). Ολοκληρώνουμε την εκτέλεση της distance() με την εντολή fin.

(gdb) print points
$3 = {0x5555555592a0 , 0x5555555592c0 , 0x5555555592e0 , 0x555555559300 , 0x555555559320}
(gdb) print points[0]
$4 = (struct point *) 0x5555555592a0
(gdb) print *points[0]
$5 = {x = ‐55.376385317824955, y = ‐56.640755830631008}
(gdb) next
39          double d = distance(points[i], &origin);
(gdb) step
distance (p1=0x5555555592a0 , p2=0x7fffffffd730) at ch15_p5.c:11
11          return sqrt(pow(p1‐>x ‐ p2‐>x, 2) + pow(p1‐>y ‐ p2‐>y, 2));
(gdb) fin
Run till exit from #0 distance (p1=0x5555555592a0 , p2=0x7fffffffd730) at ch15_p5.c:11
0x00005555555555a5 in main (argc=2, argv=0x7fffffffd878) at ch15_p5.c:39
39          double d = distance(points[i], &origin);
Value returned is $6 = 79.21312562911136

Η εντολή for στη main() στη γραμμή 38 θα εκτελεστεί για 4 ακόμα φορές. Για να σταματήσουμε την εκτέλεση στην αρχή της τελευταίας επανάληψης χρησιμοποιούμε την εντολή break ορίζοντας τη συνθήκη i==4 και συνεχίζουμε την εκτέλεση μέχρι το breakpoint με την εντολή continue. Η εντολή info locals δείχνει ότι πράγματι η εκτέλεση έχει κάνει παύση όταν η μεταβλητή i έχει λάβει την τιμή 4.

(gdb) break 40 if i == 4
Breakpoint 2 at 0x5555555555bc: file ch15_p5.c, line 40.
(gdb) continue
Continuing.
point0=(‐55.38,‐56.64) distance from origin= 79.21
point1=(‐10.49,‐01.48) distance from origin= 10.59
point2=(+13.87,‐05.24) distance from origin= 14.83
point3=(‐05.02,‐93.27) distance from origin= 93.40

Breakpoint 2, main (argc=2, argv=0x7fffffffd878) at ch15_p5.c:40
40          printf("point%d=(%+06.2f,%+06.2f) distance from origin=%6.2f\n", i,
(gdb) info locals
d = 129.0546641270152
i = 4
N = 5
points = {0x5555555592a0 , 0x5555555592c0 , 0x5555555592e0 , 0x555555559300 ,
    ↪ 0x555555559320}
origin = {x = 0, y = 0}

Η εκτέλεση του κώδικα ολοκληρώνεται με την εντολή continue. Η έξοδος από το GDB γίνεται με την εντολή quit.

(gdb) continue
Continuing.
point4=(+90.81,+91.70) distance from origin=129.05
[Inferior 1 (process 3515) exited normally]
(gdb) quit

Αξίζει να σημειωθεί ότι υπάρχει η δυνατότητα να εμφανιστεί ένα «φιλικότερο περιβάλλον» για το GDB με τη χρήση διαφόρων front-ends. Ένα παράδειγμα φαίνεται στο Σχήμα 15.1 όπου το GDB ενεργοποιείται με τον διακόπτη ‐tui. Άλλα front-ends που μπορούν να χρησιμοποιηθούν είναι το cgdb(1) και το gdbgui (2). Επίσης, επεξεργαστές κειμένου όπως το Visual Studio Code και το vim μπορούν να συνδεθούν με το GDB.

1. http://cgdb.github.io/
2. https://www.gdbgui.com/

$ gdb ‐tui ./ch15_p5

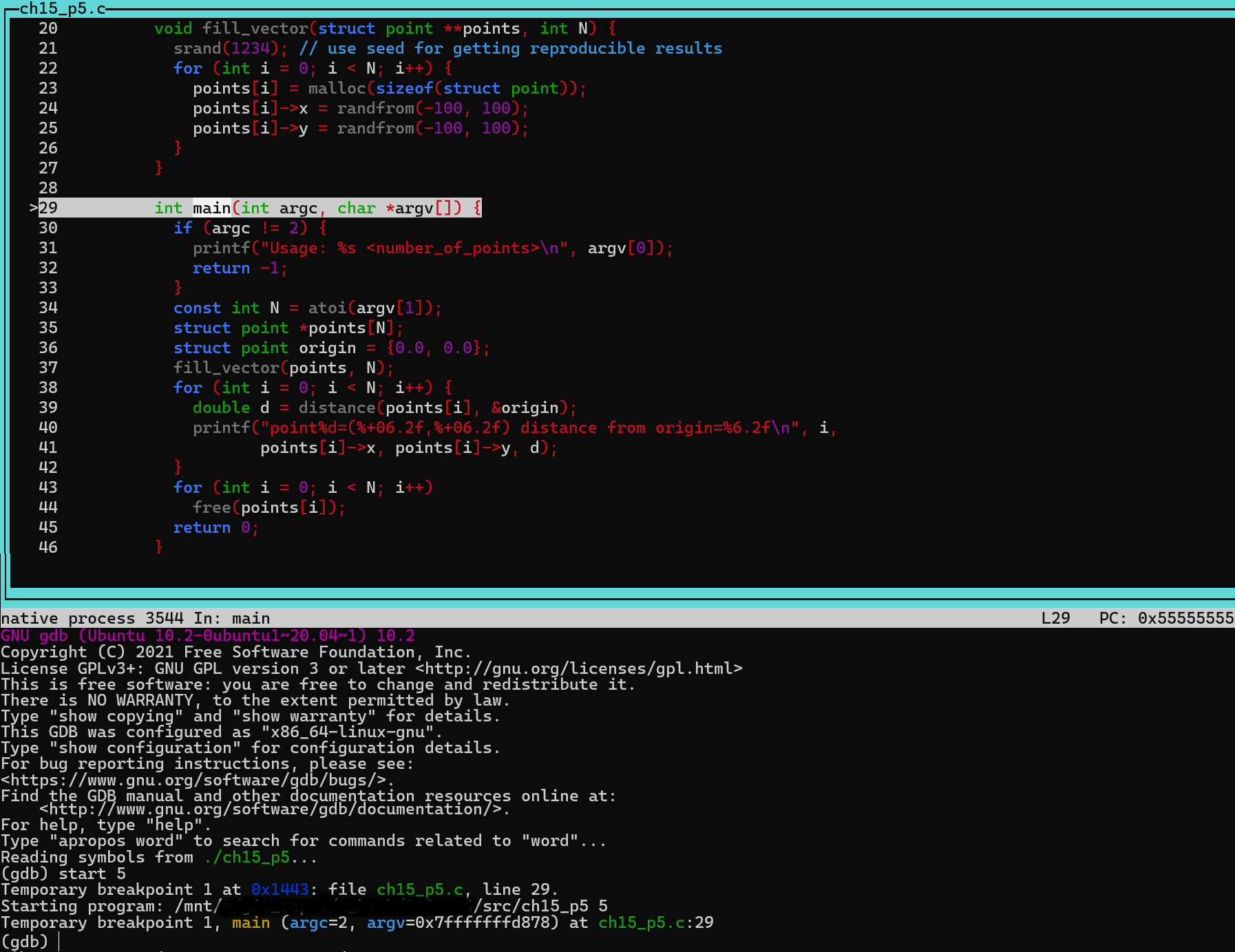

Σχήμα 15.1: TUI (Text User Interface) για το GDB, ενεργοποίηση με τον διακόπτη -tui

15.4.2 Ένα μη αναμενόμενο αποτέλεσμα

Στο ακόλουθο πρόγραμμα (κώδικας 15.6) πραγματοποιείται κλήση δύο σχεδόν όμοιων συναρτήσεων, της fun1() και της fun2(). Παρατηρείται η εξής «περίεργη» συμπεριφορά: εμφανίζονται τα αποτελέσματα 5 και 10, με το δεύτερο από αυτά να μην φαίνεται να δικαιολογείται από τον κώδικα. Πραγματοποιώντας αποσφαλμάτωση εντοπίζεται ο λόγος εμφάνισης των συγκεκριμένων αποτελεσμάτων.

#include <stdio.h>
#include <stdlib.h>

int fun1(int a) {
  int x = 0;
  x += a;
  return x;
}

int fun2(int b) {
  int y;
  y += b;
  return y;
}

int main(void) {
  int z1, z2;
  z1 = fun1(5);
  z2 = fun2(5);
  printf("%d\n", z1);
  printf("%d\n", z2);
  return 0;
}

Η μεταγλώττιση του κώδικα γίνεται με την ακόλουθη εντολή:

$ gcc ‐g ch15_p6.c ‐o ch15_p6

Ακολουθούμε τα επόμενα βήματα καλώντας το gdb.

$ gdb ch15_p6
GNU gdb (Ubuntu 10.2‐0ubuntu1~20.04~1) 10.2
...
Type "apropos word" to search for commands related to "word"...
Reading symbols from ch15_p6...
(gdb) start
Temporary breakpoint 1 at 0x1188: file ch15_p6.c, line 18.
Starting program: /.../src/ch15_p6

Temporary breakpoint 1, main () at ch15_p6.c:18
18          z1 = fun1(5);
(gdb) step
fun1 (a=5) at ch15_p6.c:5
5           int x = 0;
(gdb) next
6           x += a;
(gdb) next
7           return x;
(gdb) print x
$1 = 5
(gdb) print &x
$2 = (int *) 0x7fffffffd75c
(gdb) fin
Run till exit from #0 fun1 (a=5) at ch15_p6.c:7
0x0000555555555192 in main () at ch15_p6.c:18
18          z1 = fun1(5);
Value returned is $3 = 5
(gdb) next
19          z2 = fun2(5);
(gdb) step
fun2 (b=5) at ch15_p6.c:12
12          y += b;
(gdb) next
13          return y;
(gdb) print y
$4 = 10
(gdb) print &y
$5 = (int *) 0x7fffffffd75c
(gdb) fin
Run till exit from #0 fun2 (b=5) at ch15_p6.c:13
0x000055555555519f in main () at ch15_p6.c:19
19          z2 = fun2(5);
Value returned is $6 = 10
(gdb) continue
Continuing.
5
10
[Inferior 1 (process 3615) exited normally]
(gdb) quit

Διαπιστώνουμε ότι η μεταβλητή x στη συνάρτηση fun1 και η μεταβλητή y στη συνάρτηση fun2() μοιράζονται την ίδια θέση μνήμης (τη θέση μνήμης 0x7fffffffd75c στη συγκεκριμένη εκτέλεση του προγράμματος). Εφόσον πρώτα εκτελείται η συνάρτηση fun1(), αφήνει στη θέση μνήμης που βρίσκεται η μεταβλητή x την τιμή 5, η οποία χρησιμοποιείται ως αρχική τιμή στη συνέχεια για τη μεταβλητή y από τη συνάρτηση fun2(). Η συμπεριφορά αυτή έχει να κάνει με τον τρόπο με τον οποίο καλούνται οι συναρτήσεις κάνοντας χρήση της στοίβας χρόνου εκτέλεσης. Όταν από τη main() κλήθηκε η συνάρτηση fun1() δημιουργήθηκε στην κορυφή της στοίβας, πάνω από τον χώρο που καταλάμβανε το πλαίσιο στοίβας (stack frame) της main(), ένα νέο πλαίσιο στοίβας για τη συνάρτηση fun1(). Το πλαίσιο στοίβας της fun1() έγινε το ενεργό πλαίσιο στοίβας και δεσμεύθηκε σε αυτό χώρος μνήμης για τις τοπικές μεταβλητές της fun1() (την a, την x και την τιμή επιστροφής της συνάρτησης). Όταν ολοκληρώθηκε η εκτέλεση της fun1(), η θέση του ενεργού πλαισίου στοίβας ενημερώθηκε έτσι ώστε να δείχνει ξανά τη main(), αλλά τα περιεχόμενα του πλαισίου στοίβας της fun1() δεν άλλαξαν. Αμέσως μετά κλήθηκε η συνάρτηση fun2(), που έχει το ίδιο πλήθος και είδος τοπικών μεταβλητών και μάλιστα με την ίδια σειρά με την fun1(). Οπότε, στο πλαίσιο στοίβας που δημιουργήθηκε για τη fun2() η μεταβλητή της y είχε την ίδια θέση με τη θέση που είχε η μεταβλητή x της fun1(). Καθώς τα δεδομένα της συγκεκριμένης θέσης δεν έχουν αλλάξει ανάμεσα στις δύο κλήσεις των συναρτήσεων η fun2() χρησιμοποιεί ως αρχική τιμή την τιμή που έχει αφήσει εκεί η συνάρτηση fun1(). Αυτός είναι και ο λόγος για την «περίεργη συμπεριφορά», η οποία εν τέλει οφείλεται στο ότι στη συνάρτηση fun2() δεν γίνεται αρχικοποίηση της μεταβλητής y πριν χρησιμοποιηθεί.

15.4.3 Εκτός ορίων

Στο ακόλουθο παράδειγμα (κώδικας 15.7) πραγματοποιείται υπολογισμός του αθροίσματος των στοιχείων ενός πίνακα 4 θέσεων που περιέχει την αριθμητική τιμή 1 σε όλα τα στοιχεία του. Ωστόσο, το αποτέλεσμα που προκύπτει είναι 1003 αντί για το αναμενόμενο 4. Αν και είναι σχετικά εύκολο να εντοπίσει κανείς τον λόγο του λανθασμένου αποτελέσματος, το GDB θα μας βοηθήσει να κατανοήσουμε τον λόγο για τον οποίο εμφανίζεται το συγκεκριμένο αποτέλεσμα.

#include <stdio.h>

int main(void) {
  int sum = 0;
  int a[] = {1, 1, 1, 1};
  int dummy[4] = {999, 999, 999, 999};
  for (int i = 0; i <= 4; i++) {
    sum += a[i];
  }
  printf("%d \n", sum);
  return 0;
}

Η μεταγλώττιση του κώδικα γίνεται με την ακόλουθη εντολή:

$ gcc ‐g ch15_p7.c ‐o ch15_p7

Ακολουθούμε τα επόμενα βήματα καλώντας το GDB:

$ gdb ./ch15_p7
GNU gdb (Ubuntu 10.2‐0ubuntu1~20.04~1) 10.2
...
Reading symbols from ./ch15_p7...
(gdb) start
Temporary breakpoint 1 at 0x1175: file ch15_p7.c, line 3.
Starting program: /.../src/ch15_p7

Temporary breakpoint 1, main () at ch15_p7.c:3
3           int main() {
(gdb) break 10
Breakpoint 2 at 0x5555555551e2: file ch15_p7.c, line 10.
(gdb) continue
Continuing.
Breakpoint 2, main () at ch15_p7.c:10
10          printf("%d \n", sum);
(gdb) info locals
sum = 1003
a = {1, 1, 1, 1}
dummy = {999, 999, 999, 999}
(gdb) print &a[4]
$1 = (int *) 0x7fffffffd760
(gdb) print &dummy[0]
$2 = (int *) 0x7fffffffd760
(gdb) continue
Continuing.
1003
[Inferior 1 (process 24779) exited normally]
(gdb) quit

Το πρόβλημα έχει να κάνει με το ότι η εντολή for πραγματοποιεί πρόσβαση εκτός των ορίων του πίνακα a, λόγω του ότι χρησιμοποιείται ο τελεστής <= αντί για τον τελεστή < σε συνδυασμό με το μέγεθος του πίνακα που είναι 4. Στη μνήμη αμέσως μετά από τον χώρο που καταλαμβάνει ο πίνακας a, ακολουθεί ο χώρος που καταλαμβάνει ο πίνακας dummy. Άρα η διεύθυνση μνήμης στην οποία βρίσκεται το πρώτο στοιχείο του πίνακα dummy, δηλαδή το dummy[0], είναι η ίδια με τη διεύθυνση μνήμης ξεκινώντας από την αρχή του πίνακα a και μεταβαίνοντας 5 φορές κατά 4 bytes μπροστά. Την πληροφορία αυτή την αποκαλύπτει ο GDB, που δείχνει ότι η διεύθυνση μνήμης του στοιχείου a[4] και του στοιχείου dummy[0] είναι οι ίδιες (0x7fffffffd760 σε αυτήν την εκτέλεση του προγράμματος). Συνεπώς, στο άθροισμα των 4 μονάδων του πίνακα a, προστίθεται και η τιμή του πρώτου στοιχείου του πίνακα dummy που είναι 999 και προκύπτει το άθροισμα 1003 το οποίο και εμφανίζεται.

15.5 Ασκήσεις

Άσκηση 1
Δίνεται ο κώδικας 15.8 που αποτελεί μια απόπειρα κώδικα αντιμετάθεσης δύο ακέραιων τιμών. Ωστόσο, δεν έχει ορθή συμπεριφορά. Χρησιμοποιώντας το GDB εντοπίστε τον λόγο για τον οποίο δεν πραγματοποιείται σωστά η αντιμετάθεση. Διορθώστε τον κώδικα έτσι ώστε να επιτυγχάνει αντιμετάθεση.

#include <stdio.h>

// λανθασμένη υλοποίηση
void swap(int *a, int *b) {
  if (a != b) { // αποφυγή undefined behavior όταν δείχνουν στην ίδια διεύθυνση
    *a = *a ^ *b;
    *a = *a ^ *b;
    *b = *a ^ *b;
  }
}

int main(void) {
  int x = 5, y = 10;
  printf("BEFORE: x = %d, y = %d\n", x, y);
  swap(&x, &y);
  printf("AFTER: x = %d, y = %d\n", x, y);
}

Λύση άσκησης 1

Άσκηση 2
Το πρόγραμμα του κώδικα 15.9 ζητά από τον χρήστη να εισάγει έναν ακέραιο αριθμό. Ωστόσο, όταν ο χρήστης εισάγει μια ακέραια τιμή, προκύπτει σφάλμα κατάτμησης (segmentation fault). Χρησιμοποιήστε το GDB για να εντοπίσετε το σφάλμα στον κώδικα.

#include <stdio.h>

int main(void) {
  int x;
  printf("Input an integer : ");
  scanf("%d", x);
  printf("You entered : %d \n", x);
}

Άσκηση 3
Το πρόγραμμα του κώδικα 15.10 αρχικοποιεί στο μηδέν τα στοιχεία ενός πίνακα ακεραίων. Ωστόσο, κατά την εκτέλεσή του προκύπτει σφάλμα κατάτμησης. Χρησιμοποιήστε το GDB για να εντοπίσετε το σφάλμα στον κώδικα.

#include <limits.h>
#include <stdio.h>

int main(void) {
  printf("%d \n", INT_MAX);
  int N = INT_MAX;
  int a[N];

  for (int i = 0; i < N; i++)
    a[i] = 0;
}

Άσκηση 4
Δίνεται ο κώδικας 15.11. Ο σκοπός του είναι να χρησιμοποιηθεί ο δείκτης ptr για να εμφανίσει το πρώτο στοιχείο του πίνακα, μετά ο δείκτης να αυξηθεί κατά ένα (αριθμητική δεικτών) και να χρησιμοποιηθεί για να εμφανίσει το δεύτερο στοιχείο του πίνακα.

#include <stdio.h>

int main(void) {
  int arr[3] = {10, 20, 30};
  void *ptr = arr;
  printf("The value that the pointer points to: %d\n", *((int *)ptr));

  ptr = ptr + 1;

  printf("The value that the pointer (after increment by 1) points to: %d\n",
         *((int *)ptr));

  return 0;
}

Ωστόσο, τα αποτελέσματα εκτέλεσης δεν είναι τα αναμενόμενα, και επιπλέον, αν χρησιμοποιηθεί ο διακόπτης μεταγλώττισης ‐pedantic, τότε εμφανίζεται ένα μήνυμα παρόμοιο με το ακόλουθο:

ch15_e4.c:8:13: warning: arithmetic on a pointer to void is a GNU extension
    ↪ [‐Wgnu‐pointer ‐arith]
  ptr = ptr + 1;
        ~~~ ^

Εντοπίστε με το GDB την πηγή του προβλήματος.

---

1. Devon H O’Dell. “The Debugging Mindset: Understanding the psychology of learning strategies leads to effective problem-solving skills.” Στο: Queue 15.1 (2017), σσ. 71–90. ↩

2. Julia Evans. A debugging manifesto (zine). https://jvns.ca/blog/2022/12/08/a-debugging-manifesto/. [Online; accessed 2022-May-05]. ↩

3. Debugging with GDB: the GNU Source-Level Debugger for GDB (GDB) Version 12.1.90.20221123git. https://sourceware.org/gdb/onlinedocs/gdb/. [Online; accessed 2022-May- 05]. ↩

4. Beej’s Quick Guide to GDB - Release 2 (2009 Jun 14). https://beej.us/guide/bggdb/. [Online; accessed 2022-May-05]. ↩
